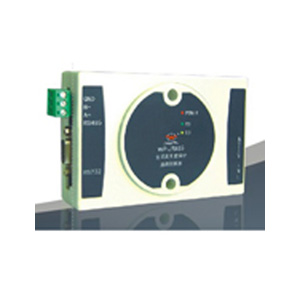

- 商品名称：全隔离多重保护通讯转换器
- 添加时间：2014-07-20 11:20:48
- 电 话：0512-36850397
邮 箱：foisonne@163.com
介绍：
产品概述
全隔离多重保护通讯转换器 使用有效隔离开关电源,采取差分电压线传输数据,克服了RS-232对传输速率、范围和网络功能的限制,具备了多种自动保护技术以及低延迟智能数据流控制模块,有效抑制了各种复杂情况的影响,实现发送、接收自动切换、全透明传输。非常适合WP系列等通讯反应快、回答延迟小的仪表配套使用。
WP- JR485在复杂的工业环境下稳定可靠工作,良好情况下误码率为0%,J端恶劣环境（通讯线施加100KHz、1000V脉冲群干扰）误码率仍低于1%,远胜于其它******产品。非常适合于PLC、变频器、HMI、计算机等设备与仪表、智能传感器、智能变送器之间的通讯转换。
选型表
外型尺寸图
接线示意图
推荐使用屏蔽双绞线、双绞线连接
WP-JR485内置120欧姆平衡电阻，如RS485端通讯距离超过100米（19200bps）,或10米(115200bps),
则应该在RS485网络远离JR485的另外一端处A,B线间接入一个120欧姆电阻。
配合WP系列仪表的应用图例
