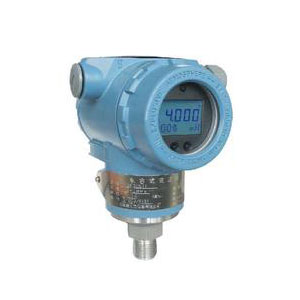

- 商品名称：HART® 协议.现场显示隔离型温度变送器
- 添加时间：2014-07-20 14:50:04
- 电 话：0512-36850397
邮 箱：foisonne@163.com
介绍：
一、概述
TKH-HART-232调制解调器是TMT-282 HARTâ协议智能变送器组态/调试工具，可用于TMT-282 HARTâ协议智能变送器的生产、组态、调试、现场管理及维护等。
TKH-HART-232调制解调器硬件专门为符合HARTâ协议的现场设备而设计，通过RS-232串口发送，接受HARTâ命令，提供******的物理层接口，无需外接电源。
TKH-HART-232调制解调器软件功能全面、使用方便。该软件主要功能有包括现场设备标定、组态、诊断、维护、监测等。
用户在使用前请认真阅读本手册，并按本手册提供的操作方法完成您的操作。如果在使用过程中有任何问题，请及时与本公司联系。本公司将尽快回复，并解决您的问题。
二、系统硬件
2.1 接口特性
·标准DB9串口连接（配连接线），无需另配外接电源
·配合USB-232转接器，可以用于USB接口
·电源消耗电流：小于6mA
·在现场仪表和RS232C接口之间，隔离电压不小于500Vdc
·低泄漏电流：10uA（MAX，35Vdc）
·兼容其它公司的符合HARTâ协议的产品
·外形尺寸：80mm×60mm×20mm
·工作温度范围：0℃ ~ 50℃
·储藏温度范围：-25℃ ~ +85℃
·湿度：90%（不结露）
2.2 内部框图
图为 TKH-HART-232的内部框图。
·TXD（pin #3）：串行数据输出
·RXD（pin #2）：串行数据输入
·RTS（pin #7）：请求发送
·CTS（pin #8）：清除发送
·DSR（pin #6）：数据装置就绪
·DCD（pin #1）：载波检测
·DTR（pin #4）：数据终端就绪
·GND（pin #5）：信号地
三、系统软件安装
3.1 系统小配置
·硬件：586或以上PC兼容机
·软件：中文WINDOWS 95/98，Me，NT，XP
·附件：鼠标、串口COM1~ COM8
·内存32M以上
·需要4M硬盘空间
3.2 安装TKH-HART-232软件步骤
·确认用户手中有1张安装盘
·将软件的安装盘放入光驱中
·运行setup.exe
·根据安装画面的提示，用户选择默认设置即可完成安装。
3.3 进入TKH-HART-232
·确认RS-232与PC机串口可靠连接
·开始菜单中的程序项会自动加入XERT- HART-232的快捷方式，点击图标，即可进入HART智能变送器组态/调试工具主界面。
四、组态系统
本软件只能用于对单台温度变送器进行组态等操作。
4.1 串口设置
用于选择所使用的串口，共有八种选择：COM1~COM8 (默认为COM1) 。
如果设定的串口已被占用，则提示“串口创建失败”，用户可以重新设置正确的串口。
注：此时应检查当前设置的串口是否正确，如果正确，则检查是否有其它程序已经使用了该串口。
4.2 在线检测
用鼠标点击“查询设备”按钮会弹出浮动查询菜单，如果没有找到在线设备，软件将提示用户，没有此仪表或由于通讯不正常，仪表没有响应。如果确认有仪表连接，却没有查到，应该依次确认以下几个方面：
⑴设备连接是否正确；
⑵设备电源是否已经打开，电源电压是否满足要求；
⑶串口设置是否正确；
